为保障超高频应用的射频性能，我司特研发出RFID超高频UHF专用馈线，可按客户要求订制各长度超高频跳线。常用接头规格：TNC内螺内针，TNC内螺内孔，N头内螺内针。印字：Radio Frequency Feeder FD7618-5D 2018（代表年）02（代表第几周）米数
超高频馈线参数
导体(纯铜)：1.8mm；
屏蔽层厚(铝箔+纯铜编织)：0.25mm；
外径(聚氯乙烯/聚乙烯)：7.5mm；
阻抗：50Ω；
衰减：900MHz：0.21dB/m
最小弯曲半径：35mm
抗压扁力:0.54kg/mm2
抗张强度：54.5kg
绝缘电阻：500MΩ/Km
最高频率：23GHz
驻波比：≤1.2
电容：81pF/m
电感：0.20μH/m
屏蔽效率：>92dB
相位稳定：<18ppm/℃
使用温度：－25℃～＋70℃
安装温度：－25℃～＋70℃
注意事项：
1、我司常用接头规格：TNC内螺内针，TNC内螺内孔，N头内螺内针（具体请参看下图），请务必看清楚接口。
2、馈线部署注意不能过度弯曲，会影响射频性能。
超高频馈线应用案例

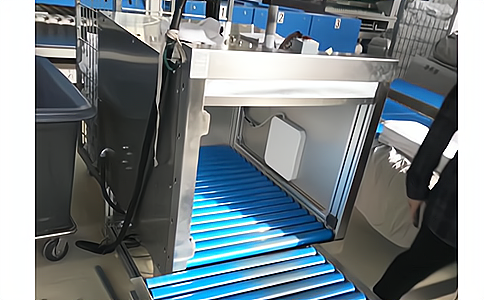

应用案例：RFID应用于服装物流管理整箱扫描通道
应用案例：RFID应用于服装服装智能试衣间
应用案例：RFID应用于会展人员智能管理
超高频馈线相关产品介绍
RFID超高频UHF圆极化天线UA2626是一款高性能的电子标签读写器天线，工作频率860MHz-940MHz，支持EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B协议。可广泛应用于仓储进出库管理、固定资产管理、智能工具柜、智能书架、智能文件柜、漂流书柜、档案管理、物流分拣、证照管理车辆管理、智能称重共享书柜、微型图书馆、分布式图书馆、医疗耗材货架、门禁考勤、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。
RFID超高频工业应用天线UA1313是一款高性能高强度的UHF电子标签读写器天线，工作频率860-960MHz，支持EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C ISO 18000-6B协议。可广泛应用于工位产线、固定资产管理、智能工具柜、模具定位、智能书架、智能文件柜、共享书柜、服装物流、微型图书馆、分布式图书馆、漂流书柜、智能档案柜、药品监管、红酒管理、门禁、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。
RFID超高频分体式电子标签读写器UR6258是基于IMPINJ R2000/E710芯片深度开发的一款高性能的UHF超高频电子标签读写器，支持ISO18000-6C(EPC CLASS1 G2)协议 ISO 18000-6B协议，支持RS232、RJ45（TCPIP）等多种通讯接口，4个外接TNC天线接口，广泛应用于进出仓储管理、图书管理、称重管理、固定资产管理、物流分拣、智能工具柜、医疗耗材管理柜、智能交通、门禁系统、智能档案柜、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。
RFID超高频（UHF）智能柜安卓（ANDRIOD）控制器UKA02集成了RFID、安卓系统，它内置安卓主板、8口高性能的嵌入式R2000/E710芯片超高频电子标签读写器模块、录像模块、4G全网通/WIFI/以太网通信模块以及大尺寸的高分辨率彩色宽屏接口，具有电插锁/磁力锁接口、RS232、RS485、USB等扩展接口。它通过RFID射频识别技术，能够自动识别智能柜内部贴有超高频电子标签的的物品，并将相关信息通过4G全网通/WIFI/以太网通信发送到云平台；通过云平台，可以对电插锁进行控制，实现扫码/刷卡开门、关门盘点；通过云平台，可以远程发布广告信息到彩色宽屏显示。主要应用于智能工具管理、智能工具柜、智能档案柜、智能文件柜、固定资产管理、智能零售柜、智能钥匙柜、智能药品柜、医疗耗材柜等智能终端领域。
RFID超高频（UHF）智能柜安卓（ANDRIOD）控制器UKA02
RFID超高频UHF远距离抗金属资产管理标签UT9135具有优异的抗金属特性，具有很高的高性价比，高强度封装可应用于恶劣的工作环境，特殊的设计使得标签具有远距离读取能力，工作频率902~928MHz，ISO18000-6C(EPC CLASS1 G2)协议。主要应用于固定资产管理、设备巡检、建材管理、车辆识别系统车辆管理、仓储管理、大型户外资产、电力设备及汽车部件等管理。
RFID超高频柔性抗金属标签UT6601，支持ISO18000-6C(EPC CLASS1 G2)协议，采用独特的柔性天线设计，使标签整体可弯曲，以便粘贴于曲面标的物上，并且标签可用专用的RFID标签打印机打印，主要用于固定资产管理、工具管理、产线管理、设备巡检等RFID应用系统。
RFID超高频（UHF）抗金属陶瓷卡车辆管理标签UT5867，支持ISO18000-6C(EPC CLASS1 G2)协议，标签天线采用镀银天线，芯片焊接在天线上并用环氧树脂灌封保护，结合采用具有非常好的介电常数的陶瓷材质封装，金属表面应用具备优良的读取效果，同时陶瓷集采具有良好的防拆性能，标签用优质3M胶粘贴在标的物上便不易拆除，暴力拆除，将会破坏标签天线，损坏标签，从而使标签失去工作能力而达到标签的防转移功能。而在非金属表面，也超越同类产品的读取距离和使用性能。此产品适用于车辆管理、车辆识别系统、产品部件跟踪、石油、天然气管道巡查、固定资产管理及高压容器的无线射频识别管理等场合。
RFID超高频（UHF）抗金属陶瓷卡车辆管理标签UT5867
RFID智能工具柜UZ02，是上海营信针对高端制造、能源企业、各类应急作业点、各类检修厂等行业开发的智能工器具管理柜，采用安卓6.0以上系统，结合基于R2000/E710芯片深度开发的超高频读写器UR6286，以及智能锁控系统，针对智能柜金属环境开发的高性能天线UA1313以及针对工具管理开发的UT8137电子标签，对各类作业工具、测量仪器、安全帽、防护服、保护手套等工器具进行无人值守智能化管理。通过APP在领用归还时控制超高频读写器盘点装有工具标签的工器具，显示借还清单以及库存清单，并采用刷卡、刷身份证或刷二维码识别对借还人进行权限管理。
RFID超高频通道门UDX，是一款高性能的可量身定制的通道设备，可定制安卓或windows系统，可定制蜂鸣器和指示灯，可定制显示屏，可定制表面印刷，工作频率902～928MHz，支持UHFEPCGen2(ISO18000-6C)、ISO18000-6B格式超高频电子标签，支持RS232、RS485和TCPIP网络等多种用户接口。是仓储管理、无人值守工器具库房管理、图书管理、档案管理、会议签到、开放式考勤、固定资产、分拣线控制的理想选择。
RFID超高频（UHF）安卓（Android 11.0(不定期升级)）手持终端MT50A搭载8核2.0GHz高性能处理器，结合安卓Android 11.0(不定期升级)系统， 配备3GB RAM + 32GB ROM内存，以及5.5寸IPS高亮屏，选配条码(一维或二维)，RFID低频(125KHz)，高频(13.56MHz)，超高频(902-928MHz)高性能模块。6面均可承受1.5米高度跌落到水泥地面的冲击，IP等级可达IP65。可广泛应用于物流快递、设备巡检、固定资产管理、医疗护理、防伪溯源、产品质检、水电抄表、服装订货、移动销售作业等多种无线射频识别（RFID）系统。
RFID超高频（UHF）安卓（Android 11.0(不定期升级)）手持机MT50A
RFID国标军标多用途手持机MT3，采用八核高性能处理器，结合安卓Android 11.0(不定期升级)操作系统，配合条码(一维或二维)，RFID高频(13.56MHz)，ISO15693读卡距离可达30cm，超高频(860MHz-960MHz高性能基于IMPINJ R2000/E710芯片深度开发)模块，标准识别距离可达20米，可支持国标GB29768协议，军标GJB7377.1A-2011/2018协议，WIFI 2.4G/5G双频，4G全网通，GPS。可广泛应用于机要档案管理、设备巡检、固定资产管理、医疗护理、防伪溯源、产品质检、仓储管理、移动作业等多种无线射频识别（RFID）系统。
